EN
4D-Zirkonoxidblöcke

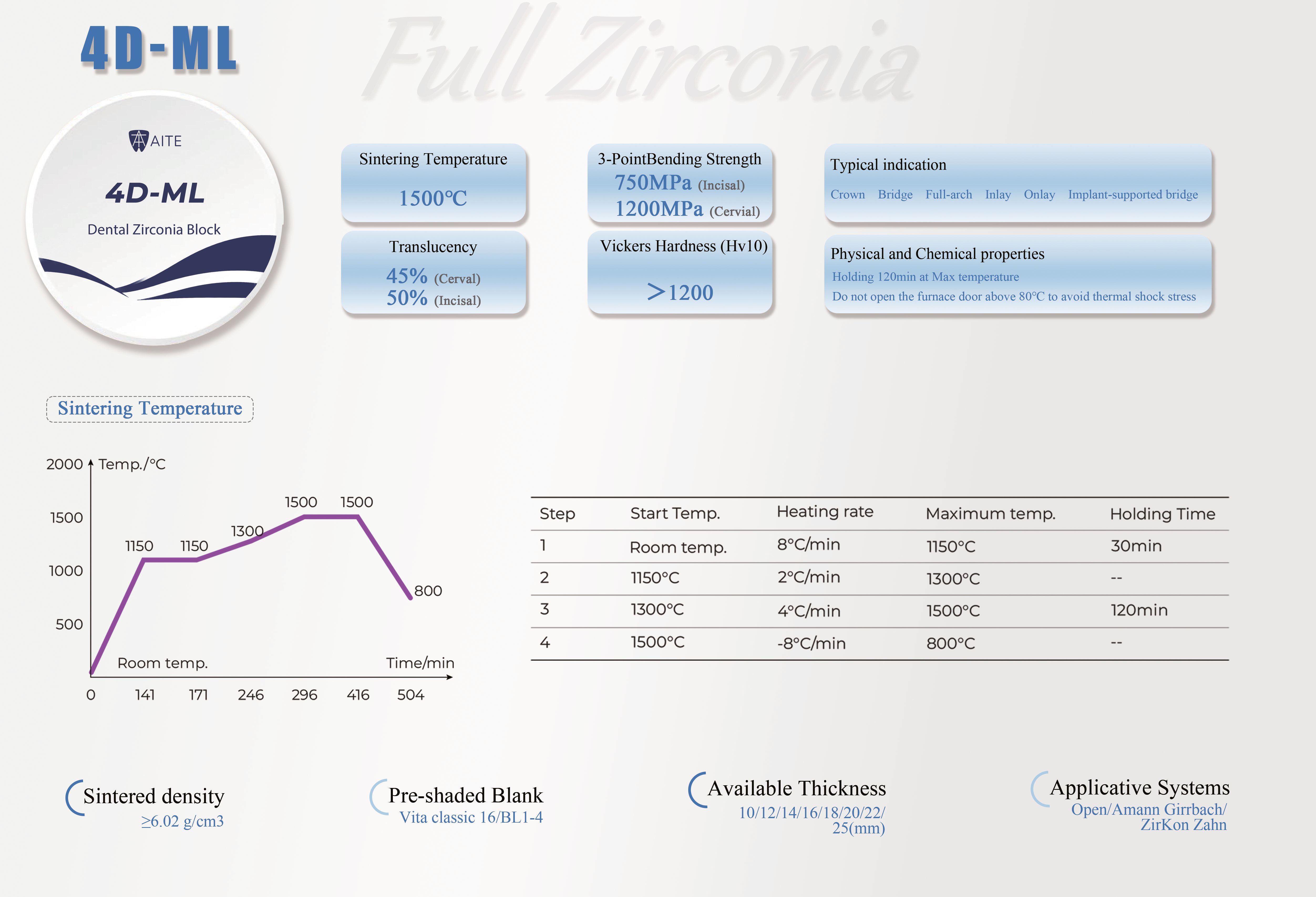

Produktparameterdaten des 4D-ML-All-Zirkonia-Dentalzirkoniablocks: Sintertemperatur 1500 °C; Halstransparenz 45 %, Schneidenden-Transparenz 50 %; Dreipunkt-Biegefestigkeit an der Schneidende 750 MPa, im Halsbereich 1200 MPa; Vickers-Härte > 1200; Sinterdichte ≥ 6,02 g/cm³; geeignet für Kronen, Brücken, Vollbogen, Inlays, Hochinlays und implantatgestützte Brückenrestaurationen; Der Sintervorgang umfasst vier Stufen: Erhöhung der Raumtemperatur auf 1150 °C mit 8 °C/min für 30 Minuten, anschließende Erhöhung auf 1300 °C mit 2 °C/min, dann Erhöhung auf 1500 °C mit 4 °C/min für 120 Minuten und schließlich Abkühlung auf 800 °C mit −8 °C/min; Physikalische und chemische Sicherheitshinweise: Maximale Temperatur 120 Minuten lang halten. Die Ofentür nicht öffnen, solange die Innentemperatur des Ofens über 80 °C liegt, um thermischen Schock zu vermeiden; Das Produkt ist ein vorgefärbter Körper, abgestimmt auf die Vita Classic-Farbcodes 16/BL1–4; wahlweise Dicke von 10–25 mm; kompatibel mit den Open-, Amann Girrbach- und ZirKon Zahn-Verarbeitungssystemen.
- Übersicht
- Empfohlene Produkte
Wesentliche physikalische und chemische Eigenschaften des Produkts: Sinterungstemperatur von 1500 °C, Erzielung eines schichtweisen Transparenzeffekts mit einer Lichtdurchlässigkeit von 45 % im Zahnhalsteil und 50 % am Schneideende, wodurch der natürliche, graduell zunehmende Transparenzeffekt von Zahnhalst bis Schneide nachgebildet wird; Die Dreipunkt-Biegefestigkeit am Schneideende beträgt 750 MPa, im Zahnhalsteil bis zu 1200 MPa. Die Vickers-Härte (Hv10) liegt über 1200, die Sinterdichte bei ≥ 6,02 g/cm³. Die hohe Festigkeit ermöglicht Langbrücken- und Vollbogen-Restaurationen, während gleichzeitig die ästhetische Transparenz am Schneideende bewahrt bleibt – damit werden die Schwachstellen herkömmlicher hochtransparenter Zirkonoxid-Materialien, nämlich unzureichende Festigkeit und mangelhafte Transparenz, behoben.
Klinische Indikationen umfassen Zahnkronen, festsitzende Brücken, Vollbogenrestaurationen, Inlays, Hochinlays, implantatgetragene Brücken, belastbare Restaurationen im Seitenzahnbereich sowie ästhetische Restaurationen im Frontzahnbereich.
Die unterstützende Standard-Sinterkurve besteht aus vier Phasen: Erwärmung von Raumtemperatur mit 8 °C/min auf 1150 °C und Halten für 30 Minuten; erneute Erwärmung mit 2 °C/min auf 1300 °C; anschließende Erhöhung der Temperatur mit 4 °C/min auf die maximale Sintertemperatur von 1500 °C und Halten für 120 Minuten; schließlich Abkühlung mit –8 °C/min auf 800 °C. Wichtige Hinweise zur Prozessanwendung: Es ist zwingend erforderlich, eine maximale Temperaturhaltezeit von 120 Minuten sicherzustellen. Ist die Ofenkammer-Temperatur höher als 80 °C, darf die Ofentür keinesfalls geöffnet werden, um thermischen Schock sowie Rissbildung, verborgene Risse und Verformung des zu restaurierenden Körpers zu vermeiden.
Der Körper ist ein vorgefärbtes Rohling, kompatibel mit den 16 Vita-Classic-Farben und der gebleichten Weiß-Serie BL1–4 sowie mit gängigen Farbsystemen; Die Rohlingsdickenspezifikationen betragen 10/12/14/16/18/20/22/25 mm und sind kompatibel mit gängigen Fräsanlagen wie Open, Amann Girrbach und ZirKon Zahn. Zahntechnische Labore können die Rohlinge direkt fräsen, ohne Hardware auszutauschen.
Physikalische Eigenschaften
